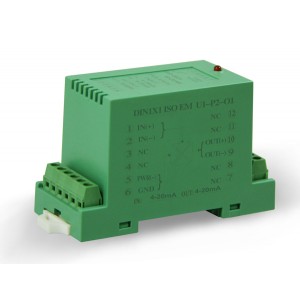

本次研發的新產品智能化電液閥控制隔離放大器，內置智能控制變送表，具備了傳統產品所不具備的多種功能。智能變送表可將標準模擬量轉換為0%-100%的占空比輸出并將模擬量按設定范圍，線性對應地以十進制數字量顯示出來。這種嵌入式智能數字顯示表采用兩個按鍵組合操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。智能變送表內部嵌入安裝了基本功能與擴展功能兩塊多功能板。

       該產品輸出主要是針對電液閥和比例控制閥以及工業現場線性高精度模擬大驅動電流裝置而設計的，產品正常上電后不僅可以輸出0-100mA/0-500mA/0-1A/0-2A/0-3A等線性高精度模擬大驅動電流，還可將電液閥的閉合度實時顯示出來，實用性和直觀性較強。內部的集成工藝及新技術隔離措施使器件能達到3KV隔離電壓和工業級寬溫度、潮濕、震動的現場惡劣環境要求。這種新一代低成本、小體積、多功能的智能化隔離變送器儀表，具有工業現場信號轉換、抗干擾隔離、顯示控制等多種功能，廣泛應用在電液閥、比例閥、液壓傳動、數控機床、機器人、工程車輛、船舶制造、石油化工、水工業、液壓傳動、工業自動化、新能源設施及軍工科研等領域。

產品特點
●  低成本、小體積，精度、線性度誤差等級：0.5級
●  PWM/4-20mA/0-10V/0-5KHZ/0-5KΩ/轉速/位移/壓力/流量/溫度等多種傳感器/變送器/PLC模擬量輸入
●  0-100mA/0-500mA/0-1A/0-2A/0-3A等線性電流輸出
●  信號輸入與輸出3000VDC抗干擾隔離保護
●  輔助電源：24VDC（18~36VDC）寬范圍單電源供電
●  輔助電源與信號輸出端共地輸出，方便現場控制使用
●  電源反接保護，信號輸出內置自恢復過流保護電路
●  標準DIN導軌安裝，工業級溫度范圍：- 40 ~ + 85 ℃

典型應用
●  工業現場模擬量隔離放大和比例調節控制
●  電流信號放大或電壓信號驅動能力的增強
●  步進電機、電磁閥、比例閥門線性驅動控制
●  PID輸出模擬量大電流線性功率放大控制
●  電磁驅動器或大功率負載線性控制
●  模擬信號地線干擾抑制及隔離采集變送
●  信號無失真遠程模擬傳輸控制和變送
●  PLC/DCS模擬量功率比例調節控制與變送


*  輸入信號分類描述
1、Z-W : 熱電阻溫度信號輸入
      熱電阻類型   Z1: Pt100       Z2: Pt10      Z3: Cu100       Z4: Cu50
      輸入的溫度范圍  W1: -20-100℃  W2: 0-100℃   W3: 0-150℃   W4: 0-200℃   W5: 0-400℃      W8: 用戶自定義

2、PWM : 脈沖調寬信號輸入
      D1: 50Hz-99Hz    PWM信號輸入         D2: 100Hz-0.9KHz PWM信號輸入
      D3: 1KHz-9KHz  PWM信號輸入          D4: 10KHz-19KHz PWM信號輸入
      D5: 20KHz-50KHz PWM信號輸入          D8: 用戶自定義

3、AC : 交流信號輸入
      輸入額定電壓值AC：0~1Vrms
