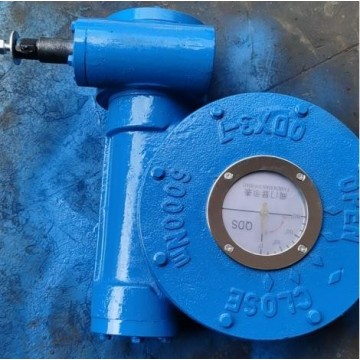

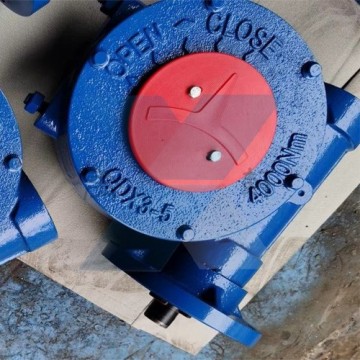

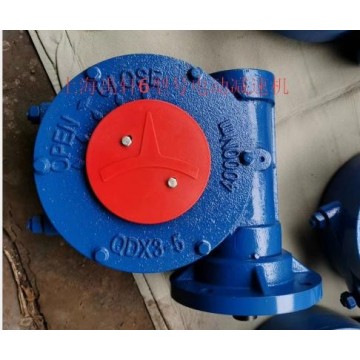

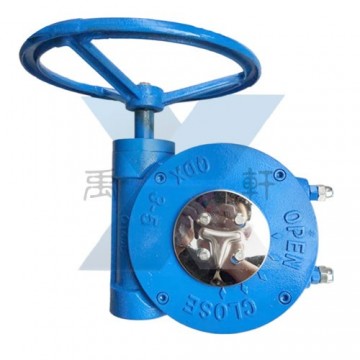

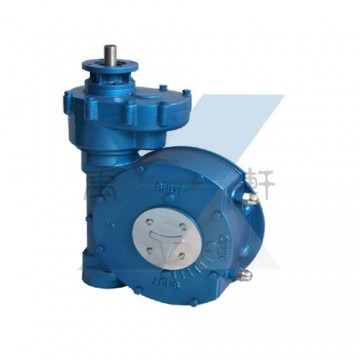

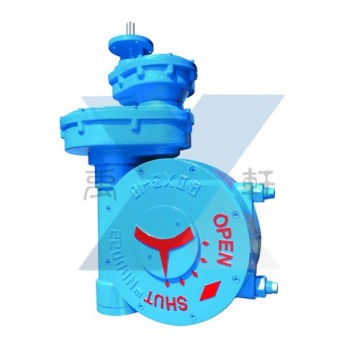

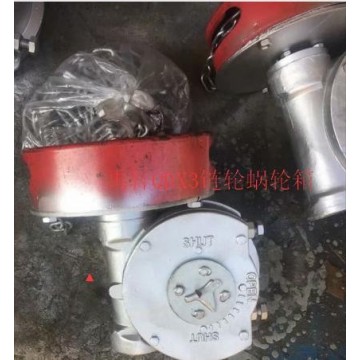

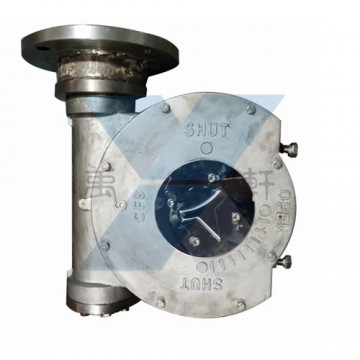

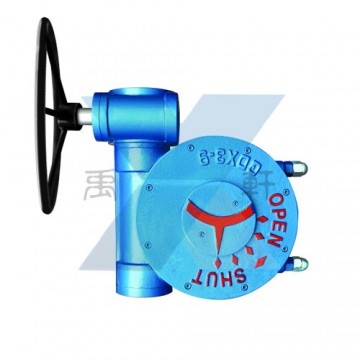

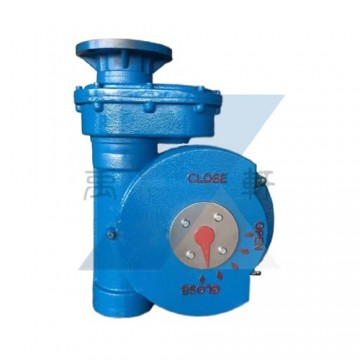

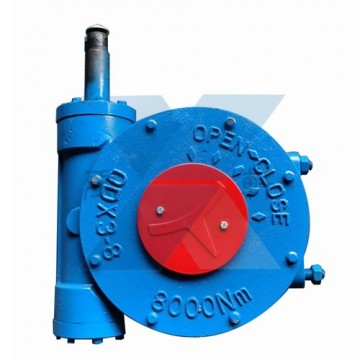

QDX3系列部分回轉型閥門手動裝置（不銹鋼蝸輪頭）是一款90°部分回轉驅動裝置，不銹鋼蝸輪箱,手動球閥執行器,法蘭蝶閥蝸輪箱適用于球閥、蝶閥、旋塞閥等類型閥門。該系列蝸輪箱適用環境廣、功能全面、形式多樣（有手輪式、手輪帶鎖式、鏈輪式等），特殊型可輸出360°多回轉。產品共有9種型號。
QDX3系列部分回轉型閥門手動裝置（不銹鋼蝸輪頭）產品結構圖（解剖圖）
QDX3系列部分回轉型閥門手動裝置（不銹鋼蝸輪頭）產品尺寸表
型號ModeI | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
技術參數Technical-parameters | |||||||||
速比Ratio | 40:1 | 41:1 | 48:1 | 55:1 | 50:1 | 55:1 | 57:1 | 65:1 | 63:1 |
輸入力矩Input-torque Nm | 40 | 73 | 116 | 141 | 192 | 235 | 251 | 317 | 392 |
輸出力矩Output-torque Nm | 400 | 748 | 1392 | 1938 | 2400 | 3231 | 3576 | 5157 | 6174 |
限位調整Limit-adjustment | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
蝶閥Butterfly-valve DN | 80-100 | 125-150 | 200-250 | 300-350 | 400-450 | 450 | 500-600 | 700 | 800 |
球閥Ball-valve DN | 50 | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 |
連接尺寸Connection-Size | |||||||||
法蘭外圓（D） | 90 | 125 | 150 | 175 | 210 | 230 | 260 | 300 | 350 |
連接孔中心PCD（D） | 80 | 102 | 125 | 140 | 165 | 185 | 200 | 254 | 298 |
凹面Concave×（D2×h） | 55×4 | 70×4 | 85×4 | 100×4 | 130×5 | 150×5 | 160×5 | 200×5 | 230×5 |
孔數-螺栓Bolt（N-M） | 4-M8 | 4-M10 | 4-M12 | 4-M16 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M20 |
標準軸孔Bore（d） | 16 | 24 | 28 | 38 | 45 | 50 | 60 | 70 | 80 |
鍵寬Key（b）×鍵高×條數 No．×90° | 5×5×1 | 8×7×1 | 8×7×1 | 10×8×1 | 12×8×2 | 16×10×2 | 16×10×2 | 18×11×2 | 22×14×2 |
可選軸孔（d-limit） | 14、18 | 22、26 | 28、32 | 32、38 | 38、42 | 50 | 45、55 | 55、65 | 70、75 |
20 | 36 | 40 | 45、48 | 40、50 | 58、60 | 70 | 85、90 | ||
安裝高度Install-height（H） | 50 | 65 | 80 | 75 | 95 | 95 | 110 | 120 | 130 |
鑄件手輪Cast-handwheel（Φ） | 160 | 200 | 250 | 300 | 350 | 400 | 400 | 450 | 500 |
鏈輪Chain-wheel（Φ2） | 200 | 300 | 400 | ||||||
外型尺寸Appea rance-size | |||||||||
A | 200 | 235 | 265 | 322 | 368 | 413 | 433 | 554 | 615 |
B | 144 | 167 | 188 | 215 | 254 | 270 | 278 | 379 | 419 |
C | 128 | 150 | 160 | 219 | 243 | 260 | 345 | 394 | |
E | 76 | 96 | 115 | 139 | 170 | 181 | 192 | 224 | 250 |
G | 132 | 169 | 203 | 245 | 292 | 314 | 338 | 378 | 433 |
H2 | 70 | 74 | 88 | 97 | 125 | 131 | 128 | 154 | 152 |
K | 110 | 150 | 190 | 210 | 250 | 270 | 300 | 330 | 400 |
買家采購指導（需要確認以下數據即可，特殊要求請講明）：一、軸頸（軸孔 尺寸大小）二、花鍵尺寸（銷釘寬度）三、連接中孔中心（螺栓孔距離）四、孔徑孔數（螺栓孔數量和孔徑）電裝型需要提供連接電裝盤的尺寸和螺栓孔距和孔數就可以。
