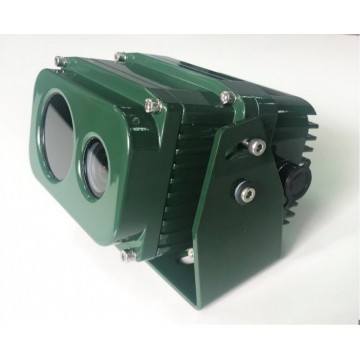

“熱成像+可見光”雙光融合單IP網絡
產品特色
“熱成像+可見光”雙光融合車載一體機,采用國際先進的非致冷焦平面紅外探測器和低
照度可見光，設備體積小，有 1路視頻輸出和RS485控制接口。特用無擋片技術，確保熱圖
像監控不間斷，保證觀測更可靠，設備具有雙光融合功能，可見光采用低照度傳感器，可用
于夜間監控。結合紅外發現熱源的優點以及可見光觀察細節的優點，能快速準確地定位熱點
隱患，人員隱藏點等，及早發現行駛過程中的道路隱患。，正逐漸成為特種車輛的標準配置。
產品特點
u 384×288采用國內先進的氧化釩非致冷焦平面紅外探測器/640×480采用國際先進的多
晶硅非致冷焦平面紅外探測器
u具有低功耗，高熱靈敏度，能清晰呈現觀測物體的紅外熱圖像
u 300萬高清晰度黑白/彩色SONY CMOS SENSOR
u雙光融合功能，實現可見光和紅外熱成像雙光融合
u顯示模式：可見光、熱成像、融合1、融合2、PIP模式
u無擋片設計，結構可靠，觀測圖像不中斷
u采用航空插頭通用接口
u支持智能去霧加熱除冰功能
u配備安裝支架，安裝維護簡便
u防護等級IP67
u DC9～12V寬電壓供電，過/欠壓保護
產品規格
| “熱成像+可見光”雙光融合車載一體機 | ||||
| 型號 | WZ-TD3830B | WZ-TDV6430C | ||
| 探測器特性 | ||||
| 探測器 | 非致冷紅外焦平面探測器 | |||
| 感應方式 | 微測輻射熱計 | |||
| 材料類型 | 氧化釩（VOX） | 多晶硅（ASI) | ||
| 有效像素 | 384x288 | 640X480 | ||
| 像元間距 | 17um | |||
| 響應波段 | 8～14um | |||
| 熱靈敏度NETD | ≤50MK/F1.0,300K | ≤60MK/F1.0,300K | ||
| 幀頻輸出 | 50Hz | |||
| 顯示分辨率 | 720X576 | |||
| 前視鏡頭 | 19mm(前視產品選配） | |||
| P值 | 1. 0 | |||
| 視場角 | 19.6°X14.7° | 32.0°X24.2° | ||
| 識別距離（人：1.8x0.5m） | 140m | |||
| 識別距離（1.4x4m） | 430 | |||
| 后視鏡頭 | 4.3mm(后視產品選配） | |||
| F值 | 1. 0 | |||
| 視場角 | 88X°66.3° | 144.0°X108.2 | ||
| 顯示分辨率 | 720X576 | |||
| 可見光 | ||||
| 傳感器 | 1/1.8英寸黑白低照度SONY CMOS | 1/1.8英寸彩色低照度SONY CMOS | ||
| 像素 | 300萬 | |||
| 照度 | 0.001 Lux | 0.1 Lux | ||
| 前視鏡頭 | 8mm(前視產品選配） | |||
| F值 | 1. 2 | |||
| 視場角 | 50.0°X38.0° | |||
| 后視鏡頭 | 4mm（后視產品選配） | |||
| F值 | 1.2 | |||
| 視場角 | 126°X111° | |||
| 最小工作距離 | 2M | |||
| 顯示分辨率 | 720X576 | |||
| 圖像特征 | ||||
| 非均勻校正 | 無擋片電子校正 | |||
| 模擬視頻輸出時間 | ≤10秒 | |||
| 偽彩圖模式 | 黑熱/白熱/彩虹/鐵紅（可選） | |||
| 圖像細節增強 | 多級連續可調，邊沿銳化 | |||
| 對比度/亮度 | 可調 | |||
| 降嘈功能 | 有 | |||
| OSD顯示 | 有 | |||
| 視頻特性 | ||||
| 輸出 | 1路CVBS輸出（可選1080P HDMI輸出） | |||
| 幀率 | 25HZ | |||
| 接口特性 | ||||
| 借口 | 采用六芯航空插座，內置電源，視頻，RS485 | |||
| 功能特性 | ||||
| 雙光融合模式 | 可見光，熱成像，融合1，融合2，PIP模式等 | |||
| 窗口去霧加熱 | 支持 | |||
| 功能控制 | 采用定制PELCO_D擴展協議通過RS485進行控制 | |||
| 物理特性 | ||||
| 電源 | DC 9～12V | |||
| 功耗 | 4W | |||
| 反接保護 | 支持 | |||
| 過欠壓保護 | 支持 | |||
| 工作溫度 | ,-20℃～+60℃ | |||
| 工作濕度 | RH90% MAX（無凝結 | |||
| 防水等級 | IP67 | |||
| 安裝方式 | 定制安裝支架 | |||
| 尺寸 | 107mm（長）x105mm（寬）x81mm(高)（包含鏡頭） | |||
| 重置 | 1750g（包含鏡頭） | |||
結構寸圖
實拍效果圖
