電壓：

380V

電機：

2.2kW

電流：

6.3A

DZW(B)系列整體型電動執行機構，是閥門實現開啟、關閉或調節控制的驅動設備。適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。

本系列電動執行機構具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

型號主要有：

DZW10-WT,DZW20-WT,DZW30-WT,DZW45-WT,DZW60-WT,DZW90-WT,DZW120-WT,DZW180-WT,DZW250-WT,DZW350-WT,DZW500-WT,

DZTZ10-18W,DZTZ20-18W,DZTZ30-18W,DZTZ45-18W,DZTZ60-18W,DZTZ90-18W,DZTZ120-18W,DZTZ180-18W,DZTZ250-18,DZTZ350-18W,DZTZ500-18W,

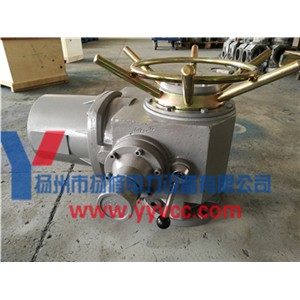

整體調節型電動執行器DZW120-WT DZTZ120

工作環境和主要技術參數

電源：常規，三相380V（50Hz）

特殊，三相660V、440V、415V（50Hz、60Hz）；

單相220V、110V（50Hz、60Hz）

環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

戶外型：用于無易燃、易爆和無腐蝕性介質的場所；

隔爆型防爆等級： EXdIIBT4  適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。

防護等級：IP65（特殊訂貨IP67、IP68）

工作制式：調節型為S5，負載持續率為10%，最大工作次數為630c/h;

          開關型為S2，10min.

開關型和調節型電動裝置的調整

7.4.1 力矩控制機構、行程控制機構、開度指示機構的調整

打開電氣箱蓋，松開電器安裝板上的固定螺釘（見圖10），把電器安裝板翻轉90°，即可對力矩控制機構，行程控制機構，開度指示機構進行調整。調整方法見7.1、7.2、7.3。

7.4.2 現場/遠控操作

   開關型和調節型電動執行機構設有狀態選擇按鈕，為用戶提供現場控制和遠程控制兩種方式。

現場控制：將狀態旋鈕撥到現場位置，顯示面板上現場標志點亮。此時可通過面板打開、關閉操作旋鈕控制執行機構動作；

遠程控制：將狀態旋鈕撥到遠程位置，顯示面板上遠程標志點亮。此時由遠程開關或模擬信號控制執行機構動

在開關型基礎上引入調節系統即形成整體調節型電動裝置，其電氣部分由調節模塊、旋鈕組件、開度表（或數顯指示器）、接觸器等組成。可接收和輸出4~20mA標準信號。

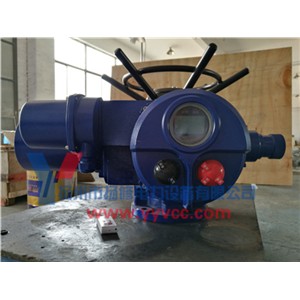

 整體調節型電動執行器DZW120-WT DZTZ120
