- 輸 入：
- 0-20mA,4-20mA,0-10V
- 輸 出：
- 0-5V,4-20mA,0-10V
- 隔離電壓：
- 3000VDC
可現場校準的模擬量隔離放大器:ISO EM U(A)-P-O-T系列. 零點增益可調型隔離變送器隔離放大器.產品描述
零點可調|零點校準|滿度可調|滿度校準|增益可調|調增益|調零點|調滿度。ISO EM-T系列模擬量磁電隔離放大器變送器，是一種將模擬信號隔離放大、轉換變送成按比例輸出模擬量的混合集成電路。該IC在同一芯片上集成了一組多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3000VDC絕緣電壓。
ISO EM-T系列模擬量磁電隔離放大器變送器內部采用電磁隔離技術，相比光耦隔離具有更好的溫漂特性和線性度。IC的零點和增益可通過外接多圈電位器進行調節校準，方便工業現場根據儀器設備的工作運行狀態進行調節和校正。產品廣泛應用在電力運行安全監控、PLC、DCS、FCS、變頻器、儀器儀表、醫療設備、工業自動化等需要電量隔離采集測控的行業。
產品特點
● 精度等級：0.1級、0.2級、0.5級,全量程內非線性度<0.2%
● 可外接多圈電位器進行調節零點和增益、滿度校準
● 輔助電源、模擬量輸入與輸出之間：3000VDC 三隔離
● 輔助電源：5V,12V,15V,24VDC等單電源供電方式
● 0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模擬信號之間相互隔離、放大及轉換
● 工業級溫度范圍: -20 ~ +70 ℃
● EMC特殊場合須有電磁干擾抑制電路或采取屏蔽措施
● 低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝
典型應用
● 直流電流或電壓信號的隔離、轉換及放大
● 工業現場信號隔離及長線傳輸
● 模擬信號地線干擾抑制及數據采集隔離
● 儀器儀表與傳感器信號收發
● PLC、DCS現場模擬信號隔離采集
● 變頻器信號遠程抗干擾無失真?zhèn)鬏?nbsp;
● 電力監控、醫療設備隔離安全柵
● 傳感器4-20mA等模擬信號一進二出、二進二出、一進四出隔離放大變送功能的實現
產品最大額定值 （長期在最大額定值環境下工作影響產品使用壽命，超過最大值會出現不可修復的損壞。）
|
Continuous Isolation Voltage （最高持續隔離電壓） 3KVDC/rms |
|
PW（電源電壓輸入最大范圍） ±25%Vdd |
|
Junction Temperature （最大工作環境溫度） - 45℃ ~ + 85℃ |
|
Lead Temperature （最高安裝焊接溫度<10S） + |
|
Output Voltage Load Min（輸出電壓信號時的最小負載） 2KΩ |
通用參數
|
精度、線性度誤差等級-------- 0.1 , 0.2 級 |
回 差 ---------- < 0.5% |
|
輔助電源---------- 5V,12V,15V,24VDC單電源 |
隔 離 ---------- 信號輸入/輸出/輔助電源 |
|
工作溫度---------- -20 ~ + |
絕緣電阻 ---------- ≥ |
|
工作濕度---------- 10 ~ 90% (無凝露) |
耐 壓 --------- 3KVDC(60HZ/S)漏電流 1mA |
|
存儲溫度---------- -45~ +85℃ |
耐沖擊電壓---------- 3KVDC， 1.2/50us(峰值) |
|
存儲濕度---------- 10 ~ 95% (無凝露) |
|
產品選型舉例
例1： 輸入信號：0-5V ；輔助電源：24VDC ；輸出信號： 4-20mA；零點、滿度和增益可分別調節校準。
產品型號： ISO EM U1-P1-O1-T
例2： 輸入信號：4-20mA ；輔助電源：24VDC ；輸出信號：4-20mA；零點、滿度和增益可分別調節校準。
產品型號： ISO EM A4-P1-O1-T
典型應用
備注*1： 當輸入為0-xV電壓，輸出為4-20mA模擬電流信號時須同時外接增益調節和零點調節多圈電位器。
使用ISO EM U(A)-P-O-T模塊，輸入與輸出信號同樣為0-xV/0-xmA（零對零）參數的條件下及輸出為
電壓信號時無外接調零功能。
備注*2： 用戶對輸出模擬信號帶負載能力有特殊要求的可以定制。或選擇0-1V(max 1A),0-5V(max 500mA)大電
流輸出的ISO系列線性調節控制隔離放大器產品
（http://www.sun-yuan.com/products/html/PDetail_43.html）
備注*3： 對于電流輸出型產品，輸出端沒有配置零點調節端子的（8腳、11腳），表示該產品使用時不用調零就可達到
所要求的精度。如果用戶對產品調零有需求的，請選用本公司生產的ISO mV系列產品。
備注*4： 電壓輸入型產品（ISO EM U-P-O-T）因為輸入阻抗很高，使用中當輸入端開路時則輸出會出現最大值。
為防止現場出現意外，請用戶在輸入端（1腳、2腳）并接一個1MΩ電阻和一個0.1UF電容，這樣可以在使用中
當輸入端開路時的輸出為最小值0。
詳細技術資料：零點、增益可調型模擬量隔離放大器隔離變送器 pdf下載
工業現場傳感器與儀器儀表、PLC、DCS等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選擇隔離放大器變送器能有效解決信號干擾、阻抗匹配和信號源與控制系統的沖突問題。順源科技研發生產的ISO系列隔離放大器變送器產品，可以滿足儀器儀表、PLC、DCS、DSP設備與現場溫度、位移、壓力、頻率等各種傳感器采集到的模擬信號通過隔離、放大、轉換匹配后傳送。傳感器與儀器儀表連接方案參考資料下載：工業現場傳感器與儀器儀表、PLC、DCS、PAC、PCC等顯示控制系統常用連接方案
隔離放大器變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。順源科技公司為您提供的幾種基本保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路資料下載

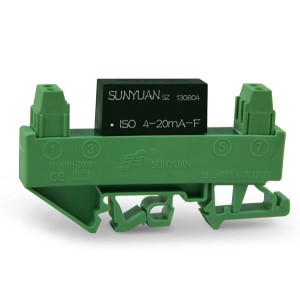

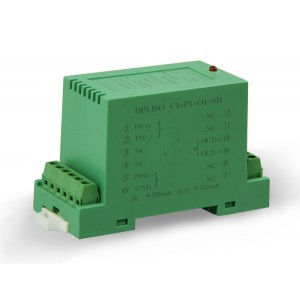

產品外形及安裝方式參考
