先說一下，差壓變送器有H、L，有些人稱H=正壓室，L稱為負壓室，當然，在某些場合，也有人稱H為高電壓室，L稱為低電壓室。



　　而且三個閥組都有高壓閥和低壓閥以及中間平衡閥，所以只要沒有開啟平衡閥，就只關閉高壓閥或低壓閥，除非存在漏點，否則壓力應不變。由于閉合了正壓，則正壓側不再受壓力，如果負壓增大，則表示偏小。當負壓力減小時，表示系統偏大。關閉負壓力，同樣的結果。



　　三閥組與三杰差壓變送器配合使用時，作用是使正、負壓力測量室與壓力引點之間有通路或斷開，或使正、負壓力測量室之間有通路。首要的功能是在安裝和拆卸時，需要使用平衡閥。另外，差壓范圍一般很小，如果廠家的超載能力不強，很容易造成損壞。



　　舉例來說：如果差壓為60KPa，而管道壓力為1MPa，那么在沒有平衡閥的情況下，無論是先取正壓室還是負壓室，都會立即導致兩邊的差壓遠遠超過設定值。由于先發制人者會直接與大氣相通，這相當于0.1MPa，因此操作是致命的。投入差壓變送器時的操作程序：首先，打開差壓變送器上的兩個排污閥，然后打開平衡閥，然后慢慢地打開兩個截止閥，排出導壓管中的空氣或污物，關閉兩個排污閥，再關閉平衡閥，變送器便可投入運行。



　　普通三閥組與差壓變送器配合使用時，必須遵循以下步驟：



　　首先打開平衡閥，關閉兩個截止閥，就可以完成對發射機的零檢查。使用儀器三閥組時應注意兩個原則：



　　（1）不允許導壓管中的凝結水或隔離液流失；



　　（2）測量元件（膜盒或波紋管）不能被壓或加熱；



　　運行三個閥組應以：



　　（1）開啟正壓；



　　（2）關閉平衡閥；



　　三、開啟負壓閥。



　　關機順序與開機相反：



　　1）關閉負壓閥；



　　（2）平衡閥打開；



　　三、關閉正壓閥門。



　　差壓變送器三閥組的開關順序



　　三閥組切換程序

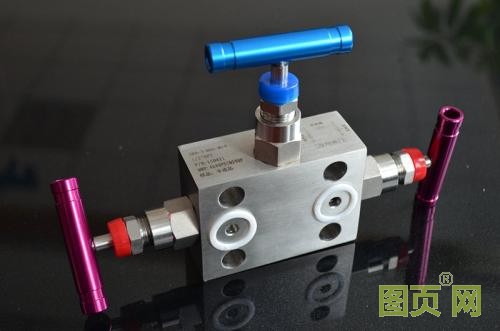

　　為了理解三閥組的開關順序，必須先了解三閥組的結構。其結構是由閥體、兩個截止閥和一個平衡閥組合而成，三閥組是閥門的一種，另外有二閥組、五閥組等。三閥組一般配有差壓變送器，重慶九環機電三閥組開關順序三閥組的主要作用是使正、負壓測量室通過引壓點導通或斷開，或使正負測量室斷開或斷開。



　　三閥組開關的順序操作次序如下：



　　三閥組內部是由相互交流的三個閥組成，根據三閥在系統中所起的作用分為高、低壓閥和平衡閥。按照三閥組安裝規范，一般情況下，左側為高壓閥，右側為低壓閥，中部為平衡閥。



　　三閥組的開啟和關閉是按操作順序進行的，三閥組的開關順序錯誤會引起故障。如果三個閥組要開啟，則三個閥組的開啟順序是：先打開高壓閥，關閉平衡閥，最后打開低壓閥。如果要關閉三個閥組，則三個閥組的操作順序是關閉時先關閉低壓閥，再打開平衡閥，最后關閉高壓閥。
