一、安全柵網原理介紹。



　　安全網一般出現在本系統中，首先介紹一種電氣知識，本質安全是系統防爆技術，指通過設計等手段，使生產設備或生產系統本身具有安全性，即使發生錯誤操作或故障，也不會引起事故的功能。其中，安全柵是本安防爆系統最常用的聯鎖裝置。

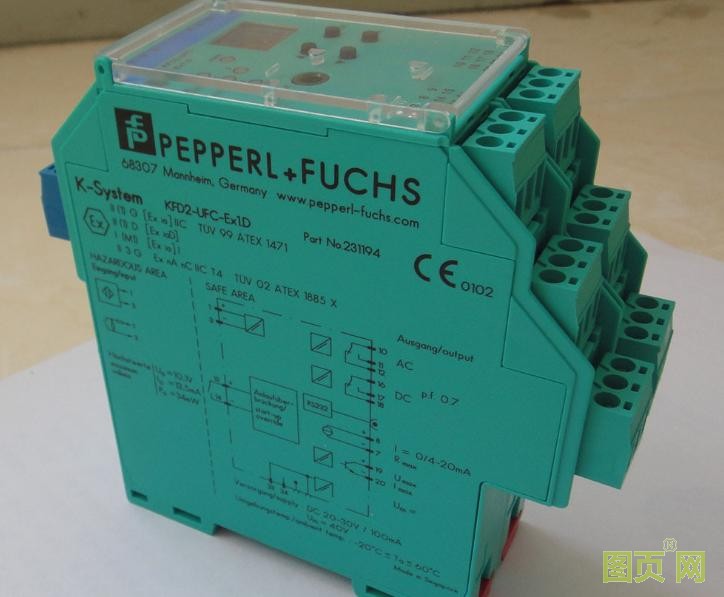

　　安全柵是一種介于現場設備和控制室之間的能量限制回路，如下圖所示。它的兩個基本功能是：首先，用于使危險場所的本安設備能夠正常工作；其次，用于將控制室供料現場儀表的電能量限制在既不能產生足以引爆危險氣體的火花，又不能產生足以引爆危險氣體的儀表表面溫度的范圍內，即使本安設備本身出現故障，只要安全柵限流限壓電路正常工作，也不會產生足以引發爆炸環境的火花或表面溫度。所以不管是安全場所的控制室設備，還是危險場所的本安設備，整個系統都是在本質安全狀態下運行，不會發生爆炸。



　　因為安全柵是介于現場設備和控制室設備之間的能量限制接口，所以不管控制室設備處于正常或故障狀態，安全柵都可以確保能量通過它傳遞到現場設備。



　　二、安全柵格原則-分類。



　　作為控制室內的非本安設備和危險場所的本安設備之間的聯鎖裝置，安全柵是本安系統的重要組成部分，根據結構的不同可分為齊納式安全柵和隔離式安全柵。



　　一、齊納式安全柵欄。



　　齊納二極管通過串聯快速熔斷線、限流電阻和電路回路中的并聯限能器來實現能量限制，保證了危險區儀表與安全區儀表信號連接時的安全限能。其所使用的器件很少，體積小，價格低廉，但也存在一些致命的缺陷，使得其應用受到很大限制。



　　二、隔離式安全柵欄。



　　隔離柵采用了輸入、輸出及電源三方之間電氣隔離的電路結構，不僅具有有限能量的作用，而且具有隔離的功能，同時又符合本安型限能的要求，主要由回路限能單元、信號單元、電源限能單元和信號處理單元組成。盡管相對于齊納安全性來說，它更昂貴，但是它在性能方面的顯著優勢給用戶應用程序帶來了更多的好處。



　　通過對齊納和隔離安全柵的特點和性能進行比較，可以看出，隔離安全柵具有顯著的優點，應用范圍更廣，其價格雖然比齊納安全柵略高一些，但考慮到其設計、施工、調試和維護的成本，其綜合成本可能比齊納安全柵低一些。隔離式安全柵門作為主要的本安防爆儀器，在要求較高的工程現場幾乎無一例外地都被采用，隔離式安全柵門已逐步取代了齊納式安全柵門，在安全防爆領域的應用越來越廣泛。



　　三、安全柵欄原理-如何工作。



　　安全柵的主要功能是限制安全場所的危險能量進入危險場所，并限制電壓和電流到危險場所。下面具體分析兩種安全柵的工作原理：



　　齊納安全柵的穩壓二極管將電壓限制在從非本安端傳到本安端，電阻限制在電流范圍內，快速熔絲用來防止穩壓二極管被過大的電流燒壞。將傳輸到危險區域的能量通過電路的限壓和限流控制在安全值之內。其特點是電路元件少，故障率低，成本低，回路信號保真性好，但由于能量限制電阻必須與智能變送器配合使用，過大的電壓降低往往造成回路供電不足，工程上又需可靠接地，否則將失去防爆安全保護功能。
